Методика оценки корреляционной связи линейной плотности валка и неравномерности его подачи в приёмную часть комбайна
Примак В.Н., Иванцов В.И., Ломкин М.С., Титов П.А.
Донской государственный технический университет, г. Ростов-на-Дону, РФ
Для проведения указанной работы в полевых условиях целесообразен следующий математический подход.
Априорно постулируем, что изменение линейной плотности валка на подборе является источником неравномерности подачи скошенной массы на измельчение. На подборе валков кормовых трав к неравномерности потока массы, поступающей в питательный аппарат, добавляются потери растений, остающихся на поле после подбора валка.

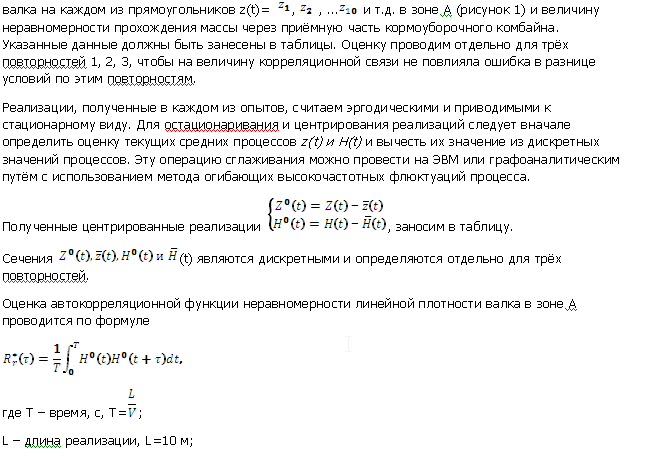

Оценку взаимной корреляционной функции этих двух реализаций как стационарных эргодических случайных процессов необходимо проводить по формуле
=
В таблицу результатов заносим максимальное значение и соответствующий ему фазовый сдвиг в секундах . Проводим качественный анализ и во всех опытах и повторностях.

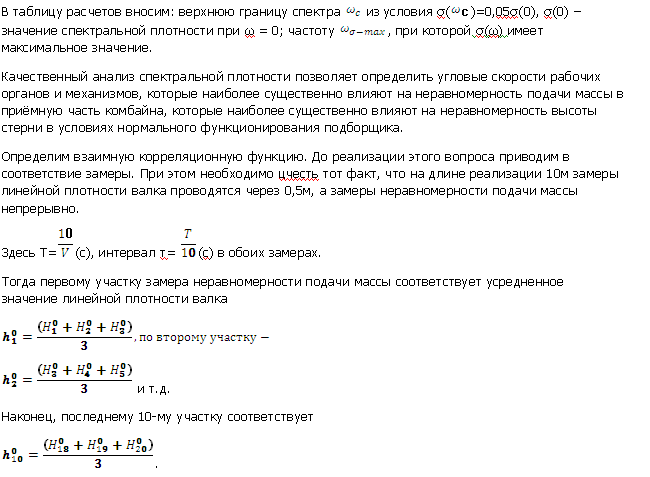

Для оценки частотной характеристики определим взаимную спектральную плотность
(ω)=
Порядок проведения эксперимента
< >Производится выбор фона и укладка валков двух проходом кормоуборочных культур – косилками-плющилками КПП-4,2; КПР-6; Е303( рисунок 1)Отмеряются учётные делянки, на которых уложены валки не менее 10 м. Количество повторностей проведения опытов устанавливается не менее 5.Производится фиксирование сечений валка, принятого за эталон и сечения параллельного валка для проведения на нем замера.Производится оценка линейной плотности эталонного валка. С этой целью производят его разрез с помощью электрической пилы и замер сечения по ширине, высоте, углу наклона боковых граней сечения к основанию валка. Часть валка при проведении замеров сдвигается или укладывается рядом. Массу сечения валка, уложенного на расстоянии 1м, взвешивают на каждой учетной площадке.Определяется мощность валка в кг/м расчетным путем по каждому сечению и по каждой повторности проведения опыта.Оценку неравномерности производят на 3-х скоростях(4, 5, 6, 7 км/ч). Перед проведением работы на не учётных делянках на указанных скоростях фиксируют фазовый сдвиг замера поступления массы к фиксирующему прибору.Для оценки неравномерности указанный фазовый сдвиг фиксируют с помощью счетчика на приборе, снимающего показатели неравномерности.Для проведения подбора используют:При перемещении подборщиков ориентируют их строго по центру приёмной части, питающе-измельчающего аппарата с целью минимизации неравномерности перемещения массы, которая может возникнуть при его подъеме подбирающим устройством и транспортировки шнеком в приемную часть комбайна.На подборе валков кормовых культур прибор замера неравномерности возможно приспособить для получения сигнала на верхнем подпрессовывающем вальце питающего аппарата кормоуборочного комбайна.Производятся учетные проходы по рабочему валку на 3-х скоростях с замером неравномерности на приборе. Полученные результаты фиксируются в таблице.1
| 2 | ||
| 3 | ||
| 4 | ||
| 5 | ||
| 6 | ||
| 7 | ||
| 8 | ||
| 9 | ||
| 10 | ||
| 11 | ||
| 12 | ||
| 13 | ||
| 14 | ||
| 15 | ||
| 16 | ||
| 17 | ||
| 18 | ||
| 19 | ||
| 20 |
Эталонный валок для замеров линейной плотности
| 1 | ||
| 2 | ||
| 3 | ||
| 4 | ||
| 5 | ||
| 6 | ||
| 7 | ||
| 8 | ||
| 9 | ||
| 10 | ||
| 11 | ||
| 12 | ||
| 13 | ||
| 14 | ||
| 15 | ||
| 16 | ||
| 17 | ||
| 18 | ||
| 19 | ||
| 20 |
Литература
1. Иванцов В.И. Валковые жатки - В.И. Иванцов. - М.:Машиностраение, 1984. - 2007с.
2. Шуринов В.А. Проектирование додборщиков для зерноуборочных и кормоуборочных комбайнов - В.А. Шуринов, В.Н. Примак. - Практическое руководство. Гомель.: ГГТУ, 2002.-139с.
