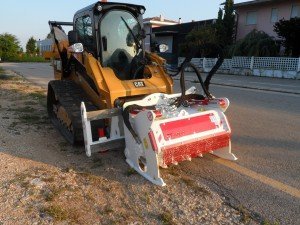

Инструкция по установке дорожной фрезы CM Crusher на мини-погрузчик

Дорожная фреза CM Crusher — это навесное оборудование для мини-погрузчиков, предназначенное для фрезерования асфальта, бетона и других твёрдых покрытий. Оборудование отличается высокой производительностью и удобством эксплуатации. Для корректной и безопасной работы важно правильно выполнить установку фрезы на погрузчик. Ниже приведена пошаговая инструкция по монтажу оборудования с посадочной плитой стандарта Bob-Tach и системой гидравлического смещения с электромагнитным клапаном.

Подготовка техники и оборудования

Перед началом установки необходимо поставить мини-погрузчик на ровную площадку и заглушить двигатель. Осмотрите дорожную фрезу и убедитесь в отсутствии механических повреждений, проверьте состояние гидравлических шлангов, разъёмов и электрического кабеля.

Также важно убедиться, что погрузчик оснащён стандартной системой крепления Bob-Tach , дополнительной гидравлической линией и электрической розеткой для подключения навесного оборудования.

Установка фрезы на посадочную плиту

Подведите мини-погрузчик к дорожной фрезе так, чтобы монтажная плита погрузчика совпала с рамой навесного оборудования. Аккуратно наклоните плиту вперёд и заведите верхнюю кромку крепления под монтажную рамку фрезы.

После этого поднимите стрелу погрузчика и выровняйте плиту, чтобы она полностью прилегала к раме оборудования. Затем зафиксируйте фрезу, опустив запорные рычаги системы Bob-Tach . Убедитесь, что крепёжные замки полностью закрыты и оборудование надёжно закреплено без люфта.

Подключение гидравлической системы

Перед подключением гидравлических шлангов необходимо сбросить давление в гидросистеме мини-погрузчика. После этого соедините гидравлические рукава фрезы с быстроразъёмными муфтами дополнительной гидролинии погрузчика.

При подключении следует обратить внимание на правильность соединения линий подачи и обратного потока. После установки проверьте, чтобы шланги не были перекручены и не находились в зоне возможного контакта с движущимися частями оборудования.

Подключение системы гидравлического смещения

Дорожные фрезы CM Crusher оснащаются системой бокового гидравлического смещения, позволяющей точно позиционировать фрезерный барабан относительно рабочей зоны. Управление этой функцией осуществляется с помощью электромагнитного клапана.

Для активации системы необходимо подключить электрический кабель от электромагнитного клапана к штатной электрической розетке мини-погрузчика. После подключения оператор получает возможность управлять смещением фрезы непосредственно из кабины.

Проверка перед началом работы

После завершения установки необходимо провести тестовый запуск оборудования. Запустите двигатель мини-погрузчика и включите гидравлическую систему на низких оборотах. Проверьте вращение фрезерного барабана, работу гидравлики и функцию бокового смещения.

Убедитесь, что соединения герметичны и отсутствуют утечки масла. Также проверьте, что крепление Bob-Tach надёжно зафиксировано.

Правильная установка дорожной фрезы CM Crusher на мини-погрузчик обеспечивает безопасную эксплуатацию и максимальную эффективность работы оборудования. Использование стандартной посадочной плиты Bob-Tach , быстроразъёмных гидравлических соединений и системы электрического управления гидравлическим смещением позволяет выполнить монтаж быстро и без сложных операций. Соблюдение всех этапов установки гарантирует стабильную работу фрезы и высокое качество выполнения дорожных работ.
