Навесные опрыскиватели Заря-ОН-600-12-01 (Ф) –это инструмент для химической обработки растений и внесения жидких удобрений. Опрыскиватель состоит из металлической рамы, на которую установлены ёмкость объемом 600 литров и штанги, шириной захвата 12 м.
На опрыскиватели Заря-ОН-600-12-01 монтируется роторный комплект с электрическими вращающимися распылителями. На опрыскиватели с литерой «Ф» монтируется комплект с форсуночными распылителями и мембранно-поршневым насосом с приводом от ВОМ трактора. Опрыскиватель выполнен в виде навесной машины, агрегатируемой с трактором тягового класса не ниже 1,4 кН. Устройство опрыскивателя Опрыскиватель состоит из рамы, бака для рабочей жидкости, мембранно поршневого насоса, блока регулировки давления и управления потоком жидкости (блок управления), всасывающей коммуникации с фильтром, штанги. Рама оборудована подножкой, которая может переустанавливаться на левую и правую сторону рамы. Штанга состоит из семи секций: центральна, две средние, две крайние и два концевика, которые шарнирно закреплены шкворнями с поджатием пружиной. Центральная секция штанги крепится к рамке посредством растяжек. Рамка механизма подъёма посредством лебедки и троса перемещается в направляющих рамы для регулировки высоты опрыскивания. Раскладывание штанги в рабочее положение производится вручную. После этого центральная и промежуточные секции, а также промежуточные и крайние фиксируются между собой стопорными пальцами. Для визуального контроля уровня жидкости в баке имеется уровнемер. Трехходовой кран обеспечивает переключение следующих режимов работы опрыскивателя: «Опрыскивание», «Слив жидкости». Насос мембранно-поршневого типа обеспечивает подачу жидкости под давлением к узлам распыла и гидромешалке. Основные технические характеристики насоса: производительность – не более 110 л/мин; максимальное рабочее давление – не более 2,0 МПа; максимальная потребляемая мощность – не более 3,5 кВт. Привод насоса осуществляется от ВОМ трактора через карданную передачу.

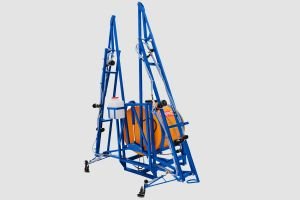

Навесной опрыскиватель ЗАРЯ-ОН-600-12-01
