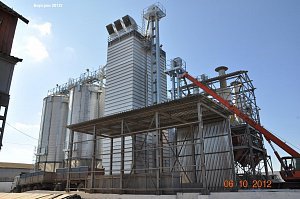

Энергосберегающая зерносушилка Strahl Модель 1600 FR

Энергосберегающая зерносушилка Strahl Модель 1600 FR
Местоположение: Ярославль
Телефон: +79201021301
Email: z.sultanova@t-d-a-m.com

Зерносушилка Strahl для зерновых закрытого цикла с рекуперацией  тепла работает с минимальными энергозатратами, равномерно распределяя подогретый поток воздуха для сушки, с низким пылевыделением и простой системой подачи осушительных паров.
•    Распределение     зерна  по  вертикали  происходит  по  принципу  гравитации;  регулируется  с помощью механизма, называемого гильотиной, который находится в основании сушильной башни. Данный   механизм – полного открытия,   гарантирует   равномерное   качество   сушки   зерна. Цикличность его открытия активируется и контролируется  автоматически со щита управления.
•    Процесс высушивания происходит во время прохождения теплого воздуха по поверхности зерна перекрестным потоком, в сушильной установке зерна становятся все более и более сухими, опускаясь ближе к основанию.
•    Вентиляторы установлены на крыше  сушилки, что дает возможность работы по принципу высасывания воздуха из колонны (вакуумная зерносушилка).
•    Воздух    с нижней    части    башни (воздух, поступающий после охлаждения, а также от теплогенератора и участвует в последней фазе высушивания), имеет низкий процент влажности и температуру 40°C - 60°C, всасывается и направляется для повторного нагрева и использования  в сушке зерновых в верхней части сушильной башни.
•    Важную роль играет средняя часть сушильной башни - между фазой депрессии и фазой всасывания размещена зона обновления, где зерновые конденсируют внутреннюю влагу на своей поверхности, которая в свою очередь испаряется на последней фазе сушки.

Strahl использует линейные газовые горелки

В линейных горелках в качестве топлива используются природный или сжиженный газ. В отличие от традиционных горелок, в линейных горелках тепловое распределение значительно лучше. Скорость воздуха в горелке регулируется двумя специальными дефлекторами. Над горелкой установлена панель отсечения пламени, изготовленная из нержавеющей стали. Ее задачей является исключение возникновения направленных потоков очень горячего воздуха. Теплый воздух из горелки попадает в вертикальный и очень широкий теплоизолированный канал. После того, как продукт горения смешивается с более холодным рециркулируемым воздухом он проходит через ряд панелей, которые создают лучшее смешивание, повышая температурную равномерность.

Технические данные:

Модули    кол-во    4
Секции    кол-во    14
Объем зерна    м3    31,8
Емкость (при 750 кг/м3)    тонн    23,9
РАЗМЕРЫ      длина    мм    7 600
                        ширина    мм    2 800
                        высота    мм    10 750
Выходные вентиляторы    кол-во    1
   Электрическая мощность    кВт    11,0
   Воздушный поток    м3/час    27 400
Вентиляторы рециркуляции    кол-во    1
   Электрическая мощность    кВт    7,0
   Воздушный поток    м3/час    14 760
Максимальная тепловая мощность    кКал/ч x 1000    1 040
    кВт    1 210
Общая электрическая мощность сушилки    кВт    24
Акустическое давление сушилки    дБ     < 55
Выделение пыли в атмосферу    Мг/Nm3    < 20
Вес сушилки без зерна    кг    15050
ПРОИЗВОДИТЕЛЬНОСТЬ В РАЗНЫХ РЕЖИМАХ:
КУКУРУЗА 35% - 15%  Te=125°C         Продовол.    Семенной
Выход (сырого) зерна    т/час    4,7    2,1
Выход (сухого) зерна    т/час    3,6    1,6
Относительное потребление газа    м3/тон    23,2    10,4
КУКУРУЗА 28% - 14%  Te=125°C
Выход (сырого) зерна    т/час    6,4    2,8
Выход (сухого) зерна    т/час    5,3    2,3
Относительное потребление газа    м?/тон    16,2    7,2
КУКУРУЗА 24% - 14%  Te=115°C
Выход (сырого) зерна    т/час    7,4    3,3
Выход (сухого) зерна    т/час    6,6    2,9
Относительное потребление газа    м3/тон    11,6    5,2
СОЯ  18% - 13%  Te=85°C
Выход (сырого) зерна    т/час    9,2    4,1
Выход (сухого) зерна    т/час    8,7    3,9
Относительное потребление газа    м3/тон    4,5    2,0
ПШЕНИЦА 20% - 14%  Te=90°C
Выход (сырого) зерна    т/час    15,6    7,0
Выход (сухого) зерна    т/час    13,0    5,8
Относительное потребление газа    м3/тон    4,3    1,9
ПОДСОЛНЕЧНИК  13% - 8%  Te=65°C
Выход (сырого) зерна    т/час    6,4    2,8
Выход (сухого) зерна    т/час    5,3    2,3
Относительное потребление газа    м3/тон    5,1    2,2
РАПС  14% - 8%  Te=80°C
Выход (сырого) зерна    т/час    5,7    2,5
Выход (сухого) зерна    т/час    5,4    2,4
Относительное потребление газа    м3/тон    5,1    2,2


Комплектация оборудования
•    Сушильная башня со ступенчатыми тоннелями из стали ALUZINK; вытяжные тоннели верхней части сушилки из нержавеющей стали; внутренняя обшивка панелями из стали ALUZINK.
•    Энергосберегающая система рекуперации.
•    Полная термоизоляция шахты  минеральной ватой  и панелями из гальванизированной стали.
•    Платформы и лестницы для инспектирования и очистки.
•    Регулируемая секция охлаждения; пневматические заслонки для регулирования холодного воздуха.
•    Загрузочный бункер для влажного зерна с крышей.
•    Основание с разгрузочным устройством, запатентованной системы «гильотина».
•    Контрольная группа циркуляции воздуха
•    Кнопка экстренной быстрой разгрузки; кнопка ручного управления.
•    Заслонки безопасности для механического открытия/закрытия в случае аварии.
•    Бункер для сухого зерна с выгрузным шнеком, оснащенным мотор-редуктором.
•    1 ШТ. высокопроизводительных вентилятора со смещенным потоком с изменяемым шагом лопасти и непосредственно встроенным электромотором для нагнетания воздуха (11 кВт).
•    1 ШТ. высокопроизводительных вентилятора со смещенным потоком с изменяемым шагом лопасти и непосредственно встроенным электромотором для отработанного воздуха (7.0 кВт).
•    2 ШТ. пневматически управляемых заслонок системы пылеподавления.
•    1 ШТ. пневматически управляемых заслонки из гальванизированной стали для защиты от дождя.
•    Комплект датчиков для контроля и регулировки температурного режима.
•    3 ШТ. Наружные стенки шахты с усиленной шумо- и звукоизоляцией.
•    1 ШТ. Электронная панель управления с сенсорным экраном Thermograin, ПО на русском языке
•    1 ШТ. Газовая горелка в комплекте, включая газовую рампу, устройства безопасности и систему управления (тепловая мощность 1210  кВт).
