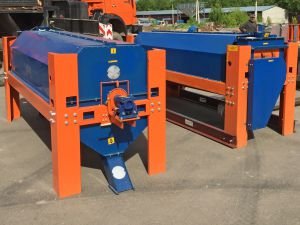

Блок триерный АЗТБ 07.80006.10.2017 | ООО ТД "Алтай"
Цена: 486 000 руб.
![]() Устройство и работа триерного блока. Зерно, поступающее в распределитель триерного блока, делится на два одинаковых параллельных потока. Каждый поток попадает сначала на верхний овсюжный (выделяет длинные примеси), а затем на нижний кукольный (выделяет мелкие примеси) цилиндр триерного блока. Материал поступает во вращающийся ячеистый триерный цилиндр с одного конца и постепенно перемещается к другому концу триерного цилиндра- выходу. При этом ячеистая поверхность увлекает вверх зерно или примеси, уложившиеся в ячейки. Поднявшись вверх, они выпадают в лоток и шнеком выводятся через горловину в приемник триерного блока. При работе верхняя пара триерных цилиндров выделяет длинные примеси, нижняя- короткие. В овсюжном цилиндре триерного блока ячеистая поверхность выбирает из зерновой смеси основной материал, так как диаметр ячеек больше среднего размера длины зерновки основной культуры. Поднятые зерна основной культуры попадают в лоток со шнеком. Длинные примеси идут сходом. Для обеспечения нормальной работы триерного блока необходимо, чтобы во время работы в цилиндре всегда был слой зерна на всем его протяжении. Поэтому в овсюжном цилиндре устанавливаются подпорные кольца - диафрагмы на розетках, расположенных со стороны схода материала с цилиндра. Длинные примеси идут сходом по цилиндру через розетку в приемник и далее через течку - щит окончательно выводятся из триерного блока. В кукольном цилиндре триерного блока ячеистая поверхность выбирает из зерновой массы короткие примеси, так как диаметр ячейки меньше средней длины основной культуры. Поднятые ячейками короткие примеси выпадают в лоток со шнеком. Основное зерно не укладывается по длине в ячейки и идет сходом по цилиндру. Установка рабочей кромки лотков триерного блока влияет на полноту разделения зернового материала, поэтому рабочая кромка лотка должна устанавливаться в начале зоны выпадения основного материала или коротких примесей. Хорошо зарекомендовавшая себя конструкция 4-х цилиндрового триерного блока очень надежна и имеет преимущества перед вариантом двухцилиндрового блока в большей суммарной площади контакта зернового материала с ячеистой поверхностью триерных цилиндров, что влияет на предел качества очистки, важный при подготовке семян. По просьбам заказчиков, триерные блоки комплектуются усиленными розетками с толщиной рабочего кольца 8 мм (старые имели толщину 2 мм и чаще всего выходили из строя) и лопатками в триерных цилиндрах, которые распределяют зерновой ворох более равномерно по рабочей поверхности триера, что позволяет немного увеличить его производительность до 8,5 т/ч. Триерный блок устанавливается стационарно в зерноочистительные линии, в ЗАВ-20, ЗАВ-40, ЗАВ-50, ЗАВ-100, КЗС, .... перед пневмостолом и после машин первичной очистки зерна ЗВС-20 , ОВС-25, ПРК-50. Характеристики триерного блока Номинальная производительность за час основного времени на пшенице с объемной массой 760 г/л, влажностью до 16 % с содержанием отхода 5 %, не менее - 8 т/ч Обслуживающий персонал - 1 чел (механик) Масса, не более - 900 кг Установленная мощность, не более - 2,2 кВт - Длина, мм 3130 - Ширина, мм 1650 - Высота, мм 2100 Срок службы - 8 лет |
